尺寸信息
Dimension information

方案设计：

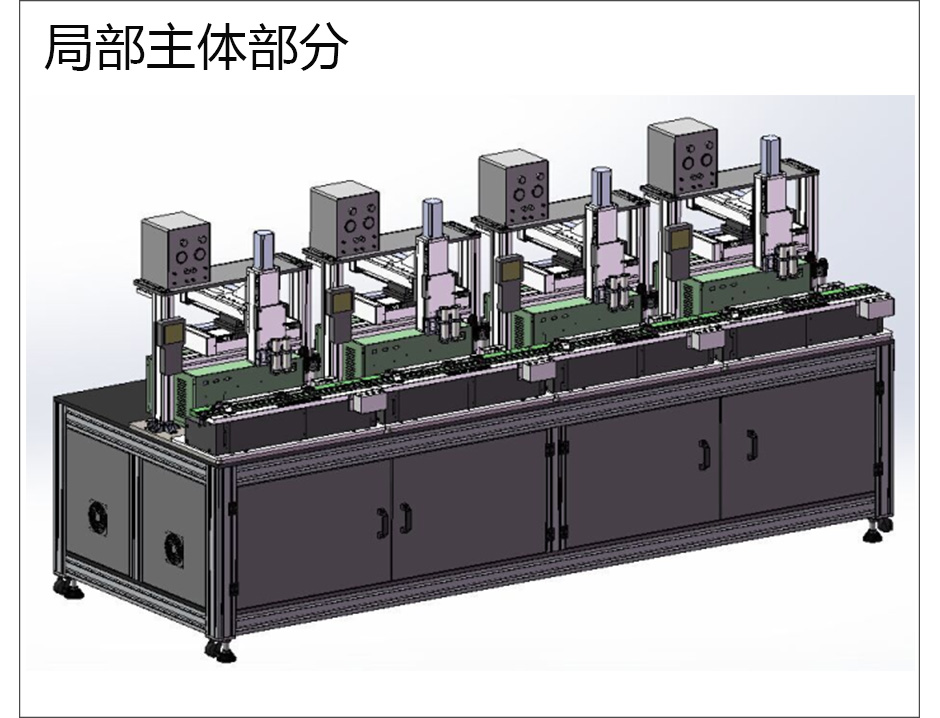

整体规化设计，主体架采用80X40及40X40mm标准铝型材设计，设计下方非运动区全面封板。

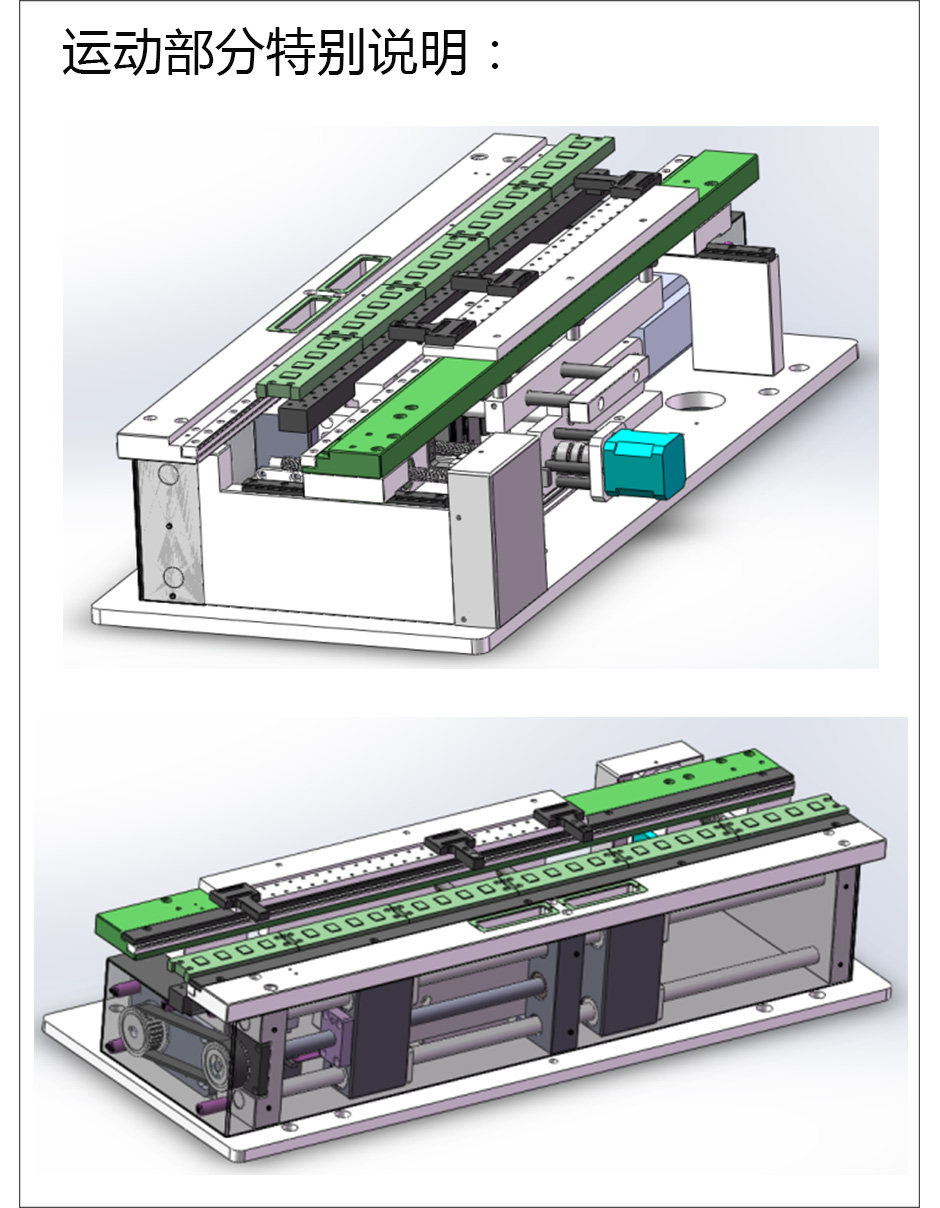

设备运行部分，采用标准模块单元拼装式结构，首次按客户流程规化设计。

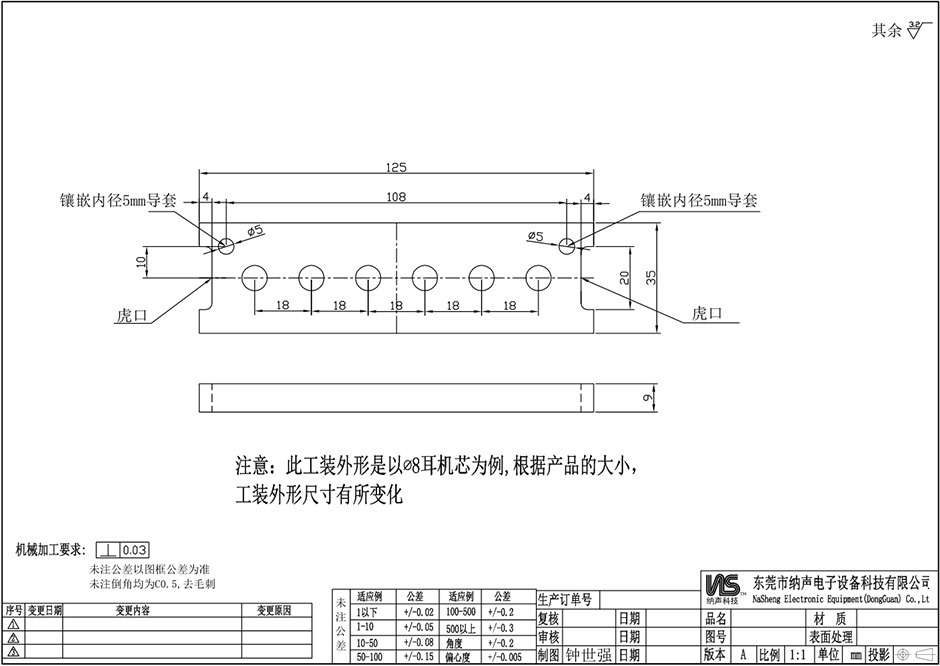

更换机型时按流程模块化移动，调节轨道宽度，更换治具定位块来完成机型切换！
采用PLC（或美国DSP芯片）控制 + 手持盒或彩色触屏为操作界面，日本SMC/台湾等进口气动及运动配件。

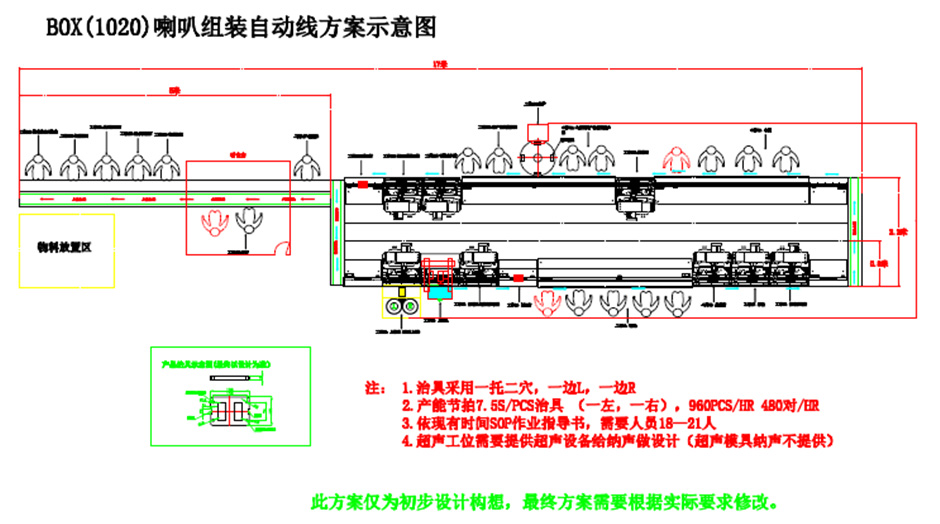

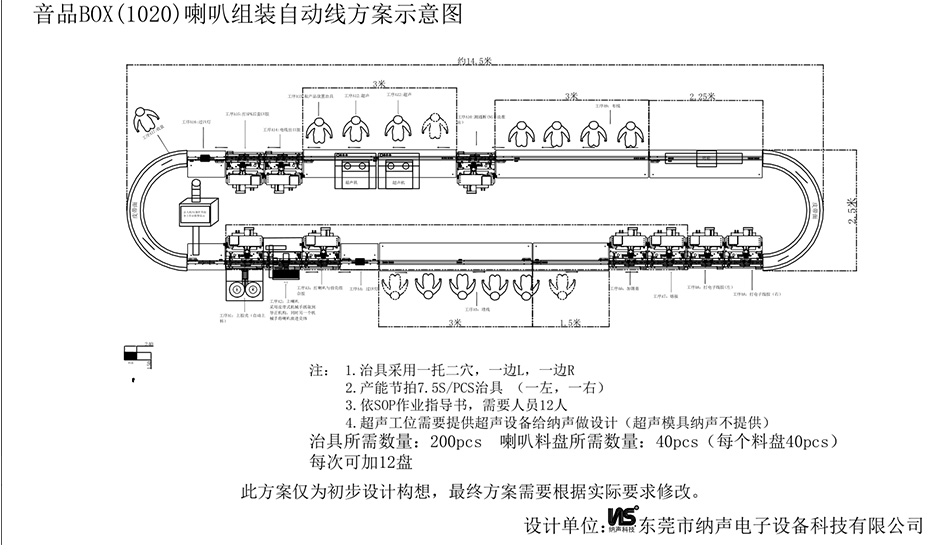

此BOX产品治具采用一托二穴，一边L，一边R
产能节拍7.5S/PCS治具（一左，一右），960PCS/HR即480对/HR
超声工位需要提供超声设备给纳声做设计（超声模具纳声不提供）

设备尺寸：
a.主体宽约2.2米、长约11米、 高约1.8米,
b.整体尺寸宽约3.8米、长约17米、 高约1.8米(包手工线及超声波等外围尺寸)

（初稿尺寸，不含人工作业及通道，具体尺寸后期设计可能有少许变化）研讨确认方案完成初稿，请客户提出意见。

产品特征：

设备各工作站独立编程,有总控制线，可实现设备一路异常报警，其他各路正常工作。
