Dimension information
|
品牌 |
纳声 |
名称 |

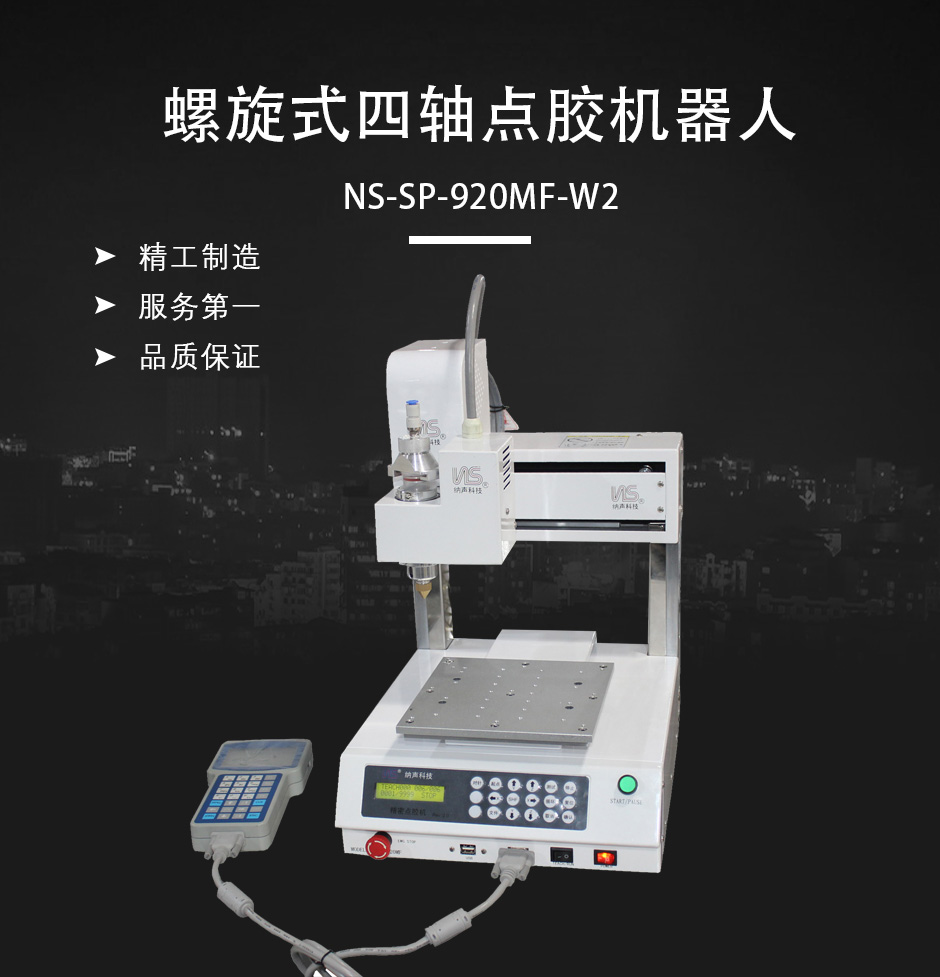

螺旋式四轴点胶机器人 |
|
型号 |
NS-SP-920MF-W2 |
外型尺寸 |
300*320*460mm |
|
产品型号 |
NS-SP-920MF-W2 |
|
产品名称 |
螺旋式四轴点胶机器人 |
|
运动范围 |
200/200/80mm |
|
最大负载 |
5kg/2.5kg |
|
移动速度 |
0.1-500mm/s |
|
分解能力 |
0.01mm |
|
重复精度 |
±0.02mm |
|
程序存储数量 |
超大容量高速文件存储器，可存储文件999个.每个56000点（可支持U盘copy） |
|
显示方式 |
TeachPendantLCD |
|
马达系统 |
日本微步进级精密马达 |
|
操作模式 |
PTP＆PC |
|
传动方式 |
同步带 |
|
运动插补功能 |
3D立体空间任意路线皆可 |
|
编辑模式 |
教导盒/PC |
|
I/O讯号 |
4Inputs/4Outputs(可扩展至12Inputs/Outputs） |
|
教导盒控制接口 |
RS232 |
|
输入电源 |
AC 110V/220V(内部切换）50-60HZ |
|
功率 |
350W |
|
工作环境温度湿度 |
5-40℃/20-90％不结露 |
|
外型尺寸 |
300*320*460mm |
|
本体重量 |
30kg |
|
常见规格范围 |

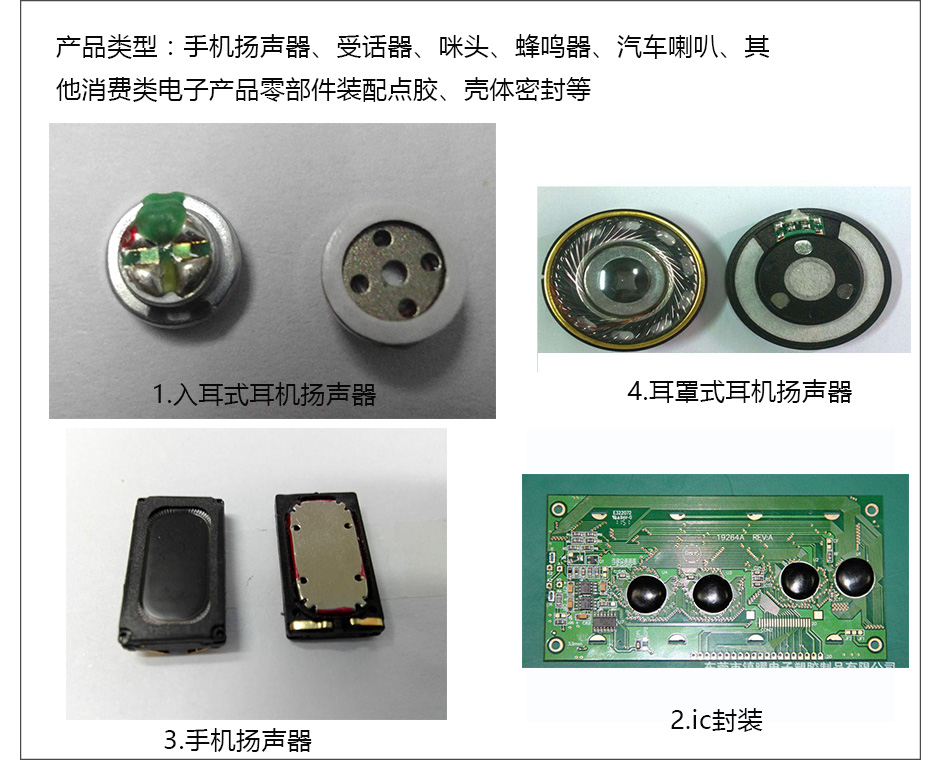

半导体封装、PCS板、电子零件的绑定和贴合，汽车零配件的涂布 |
1.在三轴基础上增加一个轴，实现垂直面点胶角度可手动调节，覆盖直角死角点胶,特别适合小耳机打90度直角侧边胶。
2.操作简单便利、高速精确。（比同类产品精度高出1倍）
3.在三轴基础上增加一个轴，实现垂直面点胶角度可手动调节，覆盖直角死角点胶
4.采用梯形加减速、速度前瞻、微线段插补等技术，可实现任意非平面的3D点路径
5.全面点胶工艺解决方案，包括提前关胶，滞后开胶，斜拉上抬，运动中变速，封闭图形圈数设置等功能
6.强大的pc兼容性，配合logoshop 软件，可以导入主流设计软件（如精雕、AutoCAD,CoralDraw等）生存的文件格式（如nc,al,DXF,JPG,BMP等）
7.实现与pc联机调试等功能，图形化的所见即所得编程方式。

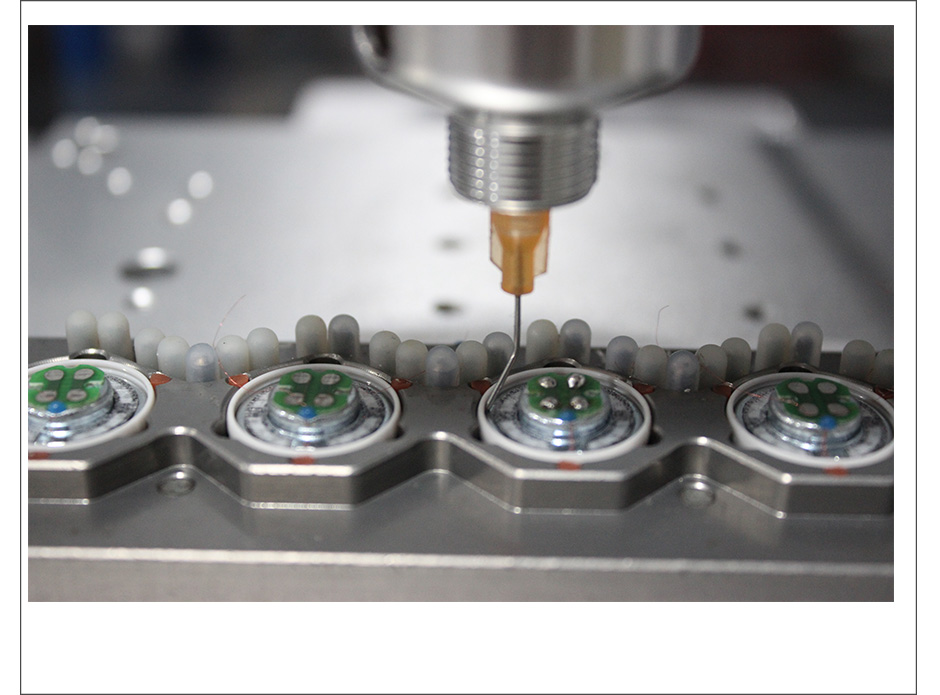

8.设有点胶及真空吸，吹功能，特别适合于手机喇叭，受话器，摄像头等产品胶水涂布，产品搬运。
