一、 机器说明：

1.1 设备规格

1.2 机械特点

1) 程序电脑控制、光电检测装置、可靠性高、性能稳定

2) 自动张力控制送料

3) 自动上耳带线

4) 采用可调式超声波熔接

5) 全机台大多采用铝合金结构、强度高、外观美、不易生锈

1.3 设备各组成部分

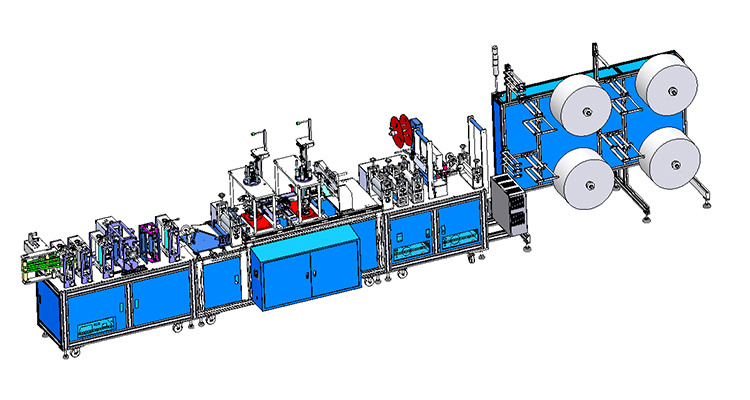

自动化折叠口罩机由放料架、鼻线部分、熔接机构、切刀机构、耳带焊接装置、 折叠装置、熔接成形机构、切刀成形机构和出料机构等多组机构组成 （如图1-1）。

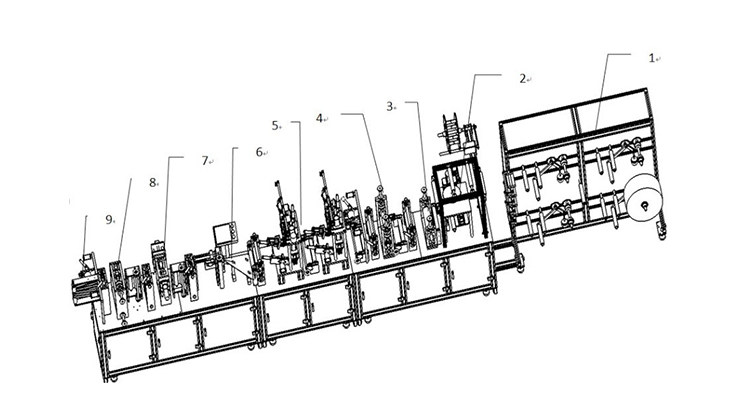

图 1-1

1.放料架 2.鼻线部分 3.熔接机构 4.切刀机构 5.耳带焊接装置 6.折叠装置 7.熔接成形机构 8.切刀成形机构 9.出料机构

1.4 机械的主要配件如下：

1) 机架：铝合金材料

2) 自动张力控制送料架：一套

3) 面板：铝板

4) 超声波系统：电子箱四个 换能器四个

5) 耳带点焊系统：两套

6) 耳带输送装置：两套

7) 对折装置：一套

8) 自动感应储料装置：一套

9) 边料输送装置：一套

10) 熔接轮：一组

11) 切断轮：两组

12) PLC： 一套

13) 人机界面： 一套
