Dimension information
|
品牌 |
纳声 |
名称 |

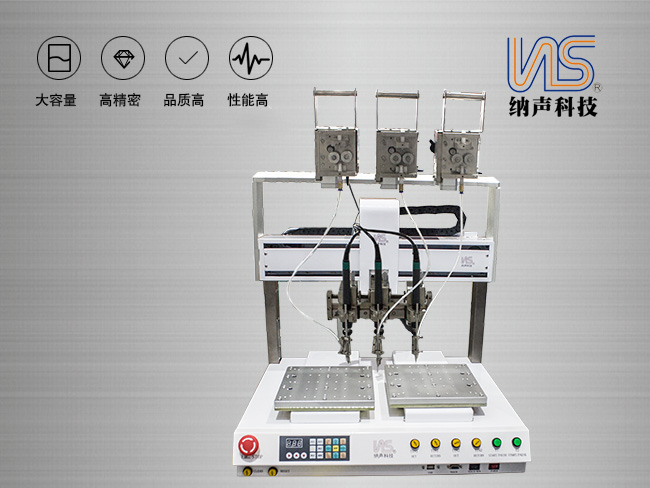

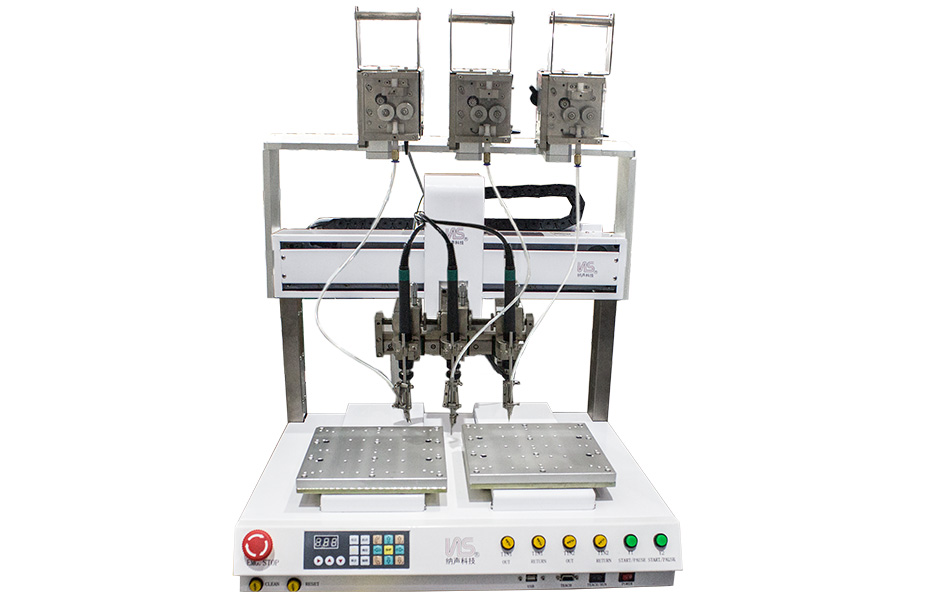

三轴全自动点焊机器人 |
|
型号 |
NS-SP-940/950/960BF-Y |
外型尺寸 |
380*410*500mm |
|
产品型号 |
NS-SP-940/950/960BF-Y |
||
|
产品名称 |

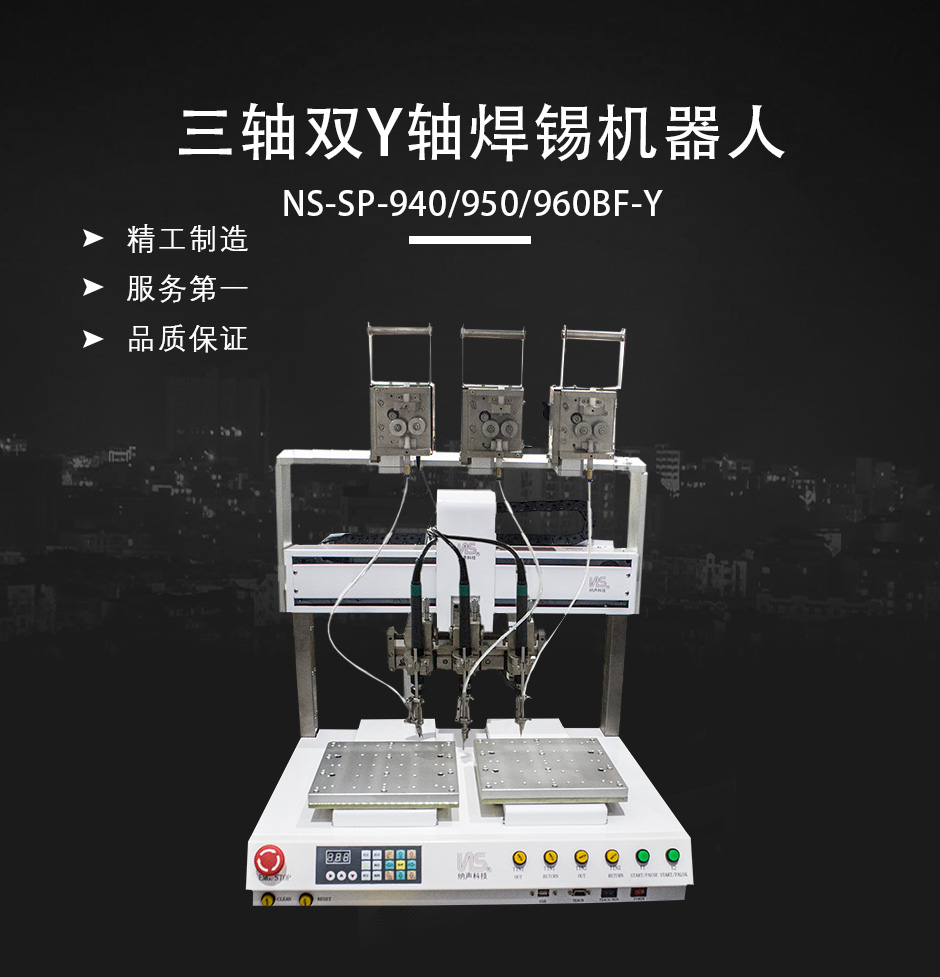

三轴双Y轴焊锡机器人 |
||
|
运动范围 |
400/200/200/100mm |
500/250/250/100mm |
600/300/300/100mm |
|
最大负载 |
10kg/10kg/5kg |
10kg/10kg/5kg |
10kg/10kg/5kg |
|
移动速度 |
0.1-500mm/s |
||
|
分解能力 |
0.01mm |
||
|
重复精度 |
±0.02mm |
||
|
程序存储数量 |
超大容量高速文件存储器，可存储文件999个.每个56000点（可支持U盘copy） |
||
|
显示方式 |
TeachPendantLCD |
||
|
马达系统 |
日本微步进级精密马达 |
||
|
操作模式 |
PTP＆PC |
||
|
传动方式 |
同步带 |
||
|
加热方式 |
高频涡流加热 |
||
|
温度范围（℃） |
200-480 |
||
|
适用锡丝直径（不破锡）(mm) |
0.3-0.6 |
||
|
适用锡丝直径（破锡）(mm) |
0.6-1.5 |
||
|
输入电源 |
AC 110V/220V(内部切换）50-60HZ |
||
|
加热功率 |
90W |
||
|
工作环境温度湿度 |
5-40℃/20-90％不结露 |
||
|
外型尺寸 |
500*350*500mm |
600*350*500mm |
700*350*500mm |
|
本体重量 |
45kg |
65kg |
75kg |
|
常见应用范围 |
电声，电感等元器件 |
||
产品特征：
1.采用双Y轴作业平台，设备作业与人工上下料可同时进行，提高生产效率
2.针对CCM拼角焊接应用提供整套工艺解决方案：高精度治具、工艺以及焊锡丝推荐
3.采用示教的编程方式，上手快，对操作人员要求低，节约用工成本
