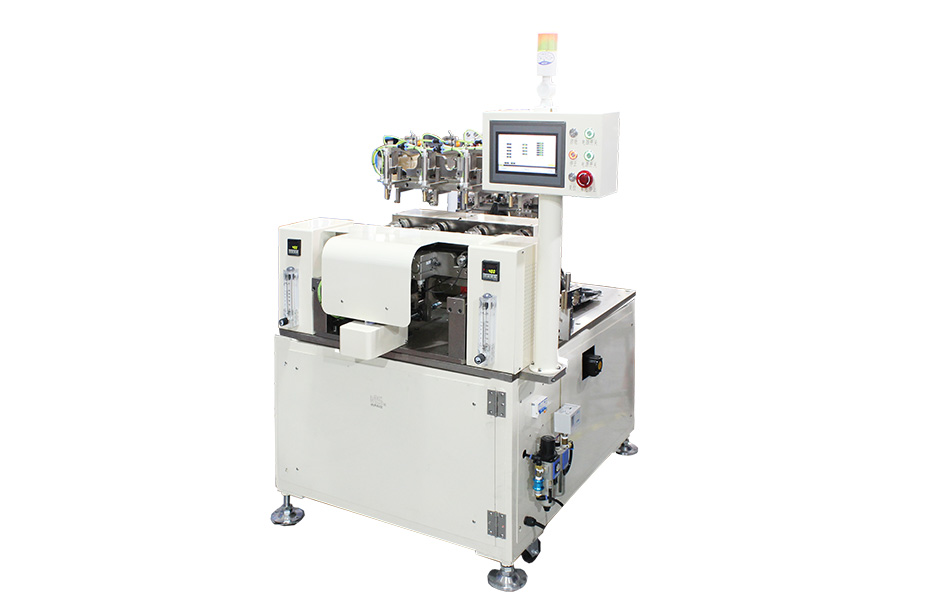

品牌 |
纳声 |
名称 |
无线充线圈绕线机 |
|
型号 |
NS-LE-240F |
外型尺寸 |
1000*800*1700mm |
|
产品型号 |
NS-LE-240F |
|
产品名称 |
无线充线圈绕线机 |
|
使用电源 |
AC220V |
|
使用气源 |
0.4Mpa-0.7Mpa |
|
绕线粘结模式 |
热熔或醇溶 |
|
主轴转速 |
Max 3000rpm |
|
AC伺服马达 |
双主轴750W 排线轴400W 模具轴200W，左右轴200W。上下轴400W |
|
轴转角度 |
360度1圈 设定单位0.1度 |
|
轴停精度 |
正负0.1度 |
|
适用线径 |
0.02mm－1.5mm |
|
引线位置 |
可任意设定 |
|
引线长度 |
50-120mm |
|
最大外径 |
100mm |
|
最大幅度 |
20mm |
|
排线精度 |
0.005mm |
|
工位数 |
4 |
|
挤压成型功能 |
有 |
|
断线机构 |
气动剪刀 |
|
编程输入方式 |
数控程序 |
|
工作环境温度湿度 |
5-40℃/20-90％不结露 |
|
整机功率 |
5500W |
|
整机重量 |
300kg |
|
产能 |
3200pcs-4000pcs/h(以绕10圈酒精线为例） |
|
适绕产品 |

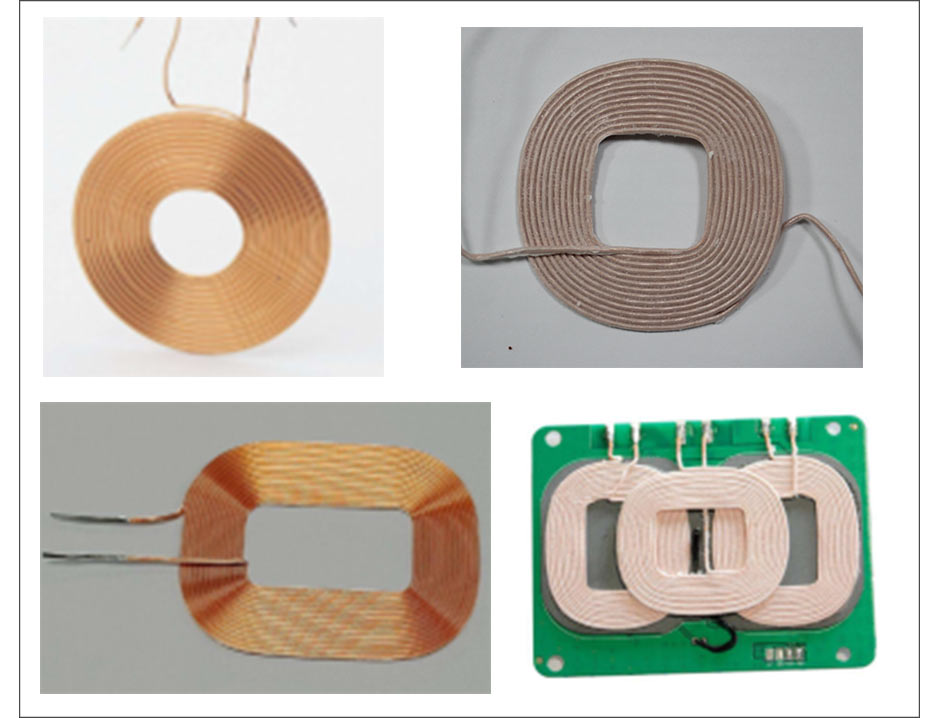

阿尔法绕线圈，单层无线充线圈，多层无线充线圈 |

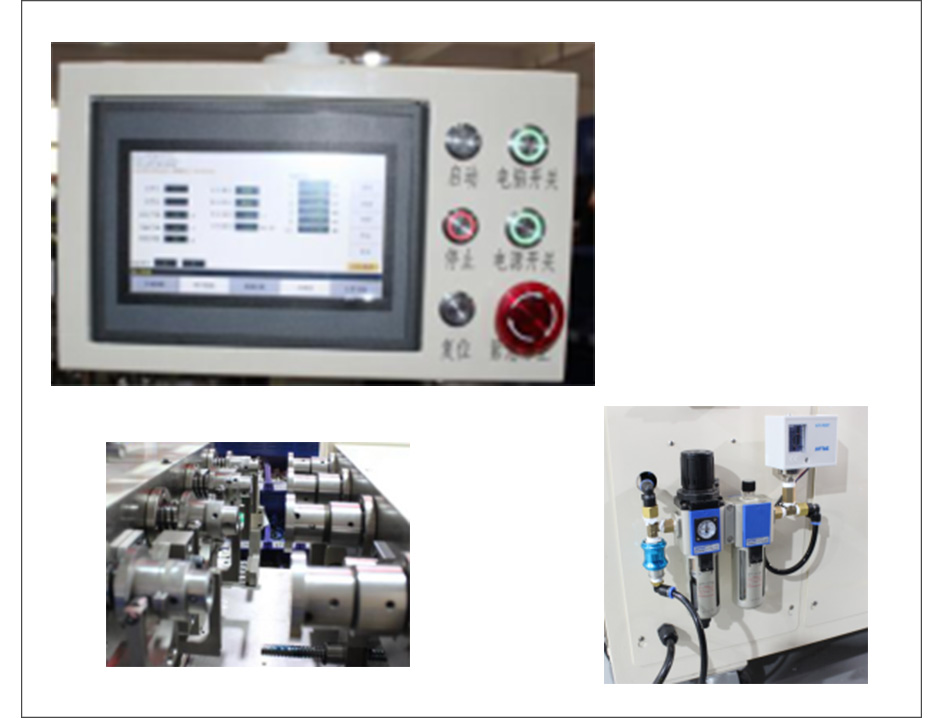

产品特征：
1.左右轴同轴度±0.01mm，直线度±0.005mm；
2.伺服电机由台达提供
3.电磁阀，气缸由亚德客和日本CKD提供；
4.绕线轴和排线轴定位精准，配置：TBI研磨丝杆，HIWIN导轨，MITSUBOSHI同步带；
5.针对电磁兼容性（EMC)设计电气线路，布线整洁，标识清晰；
6.热风枪气流经流量计精准调节，数值直观可见；
7.气缸动作排气引流到机箱外部经消声器排放；
8.可以同时绕热风线与丙酮线，丙酮添加方式是调节量定量喷射，相比滴丙酮方式有控制量精准，量少，丙酮不会溅到到处都有，做出来产品外观上没有丙酮。丙酮线，圆形，10圈，3200-4000个/小时
