品牌 |
纳声 |
名称 |

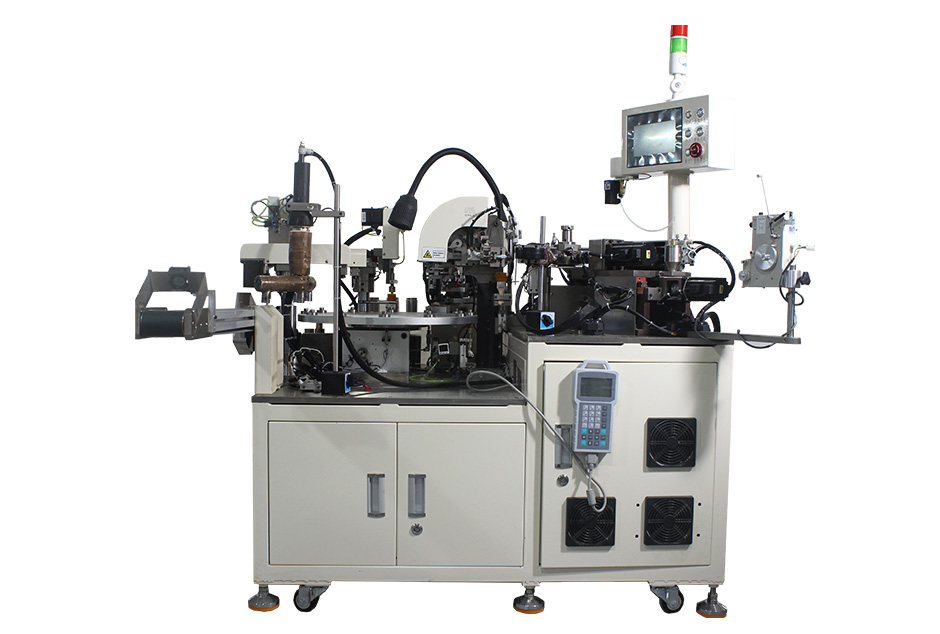

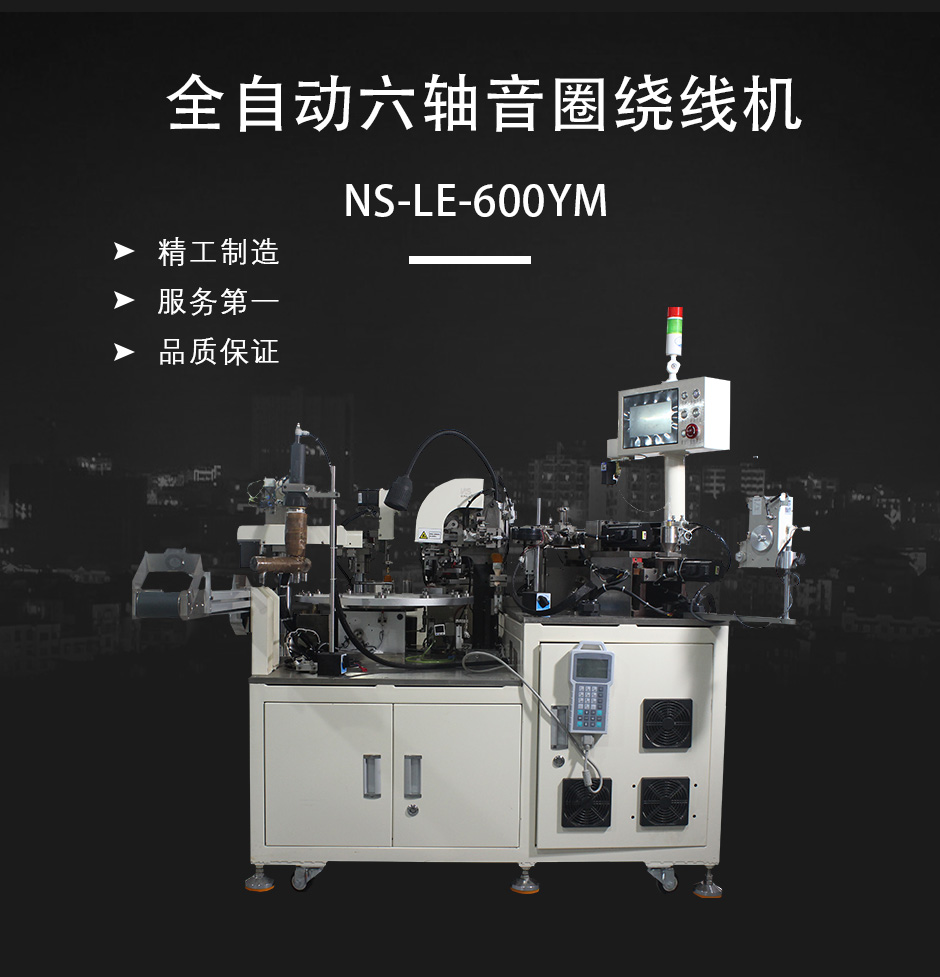

全自动六轴音圈绕线机 |
|
型号 |
NS-LE-600YM |
外型尺寸 |
1500*1000*1500mm |
|
产品名称 |
全自动六轴音圈绕线机 |
|
项目 |
内容 |
|
外形尺寸 |
1500*1000*1500mm |
|
使用电源 |
AC220V |
|
使用气源 |
0.4Mpa-0.7Mpa |
|
绕线粘结模式 |
热风或酒精 |
|
主轴转速 |
Max 4800rpm |
|
AC伺服马达 |
主轴:400W 排线轴:200W |
|
轴转角度 |
360度1圈,设定单位0.1度 |
|
轴停精度 |
正负0.5度 |
|
适用线径 |
0.02mm-0.2mm |
|
引线位置 |
可任意设定 |
|
引线长度 |
15～65mm |
|
最大幅宽 |
5mm |
|
排线分辨精度 |
0.1um |
|
排线精度 |
1um |
|
工位数 |
绕线6 组合12 |
|
断线机构 |
气动剪刀 |
|
编程输入方式 |
设备触摸屏 |
|
功率 |
4500W |
|
机台重量 |
200kg |
|
产量 |
每小时1500pcs(以30圈圆形音圈为例） |
|
适绕产品 |
圆形喇叭音圈，耳机音圈，受话器线圈，IC卡线圈，各类空心电感线圈 |
